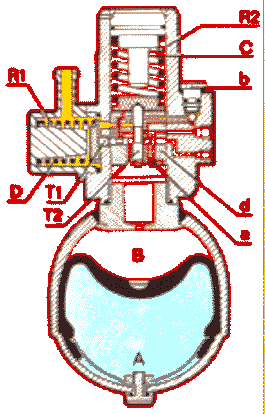

Fig. 3 :
Lorsque F.1 devient supérieure à F (R.1), le tiroir pilote T.1 se déplace et met la chambre C en communicaton avec la chambre D (pression atmosphérique) F.2 = O.
F.3 = F (R.2) et F.2 devient alors préponsérante.
F.2 > F.3
Le tiroir T.2 se soulève ; il y a DISJONCTION.
La pompe H.P. débite sans pression dans le réservoir.
Le clapet anti-retour a se ferme.
Fig. 4 :
Après une faible consommation de liquide dans les circuits d'utilisation, la pression dans la chambre B chute et entraîne le retour en position initiale du tiroir pilote T.1.
F (R.1) > F.1
La chambre C et ainsi en liaison avec la chambre D et l'alimentation de la pompe H.P. (pression atmosphérique).
Fig. 5 :
La consommation augmente, la pression dans la chambre B va encore chuter et dès que F.2 < F. (R.2), le tiroir T.2 revient vers sa position initiale. Le tiroir T. revient vers sa position initiale. Le tiroir T. en se refermant coupe la liaison H.P. avec la chambre D. (pression atmosphérique). Dès cet instant, la pression montre brusquement dans la chambre C (liaison avec la pompe H.P.) et pousse brutalement T.2.
F.2 < F (R.2) + P.S.2
F.2 < F.3.
Il y a CONJONCTION.
Le clapet anti-retour a s'ouvre.
La pression monte de nouveau dans les chambres A, B, C.
(*) < Plus petit que...
> Plus grand que..
